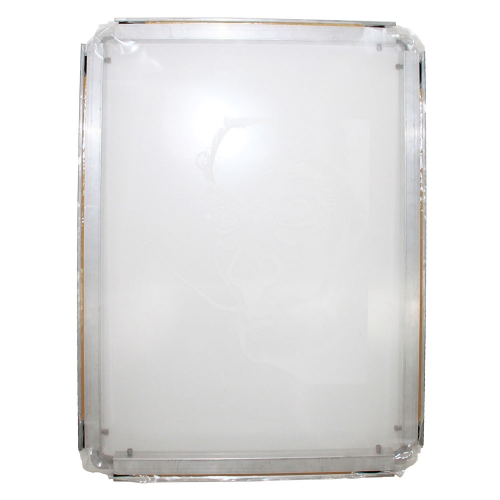

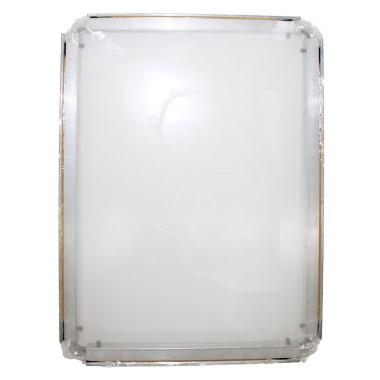

Cadres auto-tendeur US

3 formats d'impressions :
28 x 41 / 38 x 51 / 42 x 57 cm


Promattex propose 3 cadres auto-tendeur US, adaptés à la GOCCOPRO QS200, aux Pochoirs Laser & Flex et à la sérigraphie traditionnelle sur carrousels manuels et automatiques.

3 formats disponibles :

• Dimensions extérieures : 43 x 60 cm
• Dimensions intérieures : 34 x 52 cm
• Zone imprimable max : 28 x 41 cm
• Largeur de racle max : 31 cm

• Dimensions extérieures : 52 x 70 cm
• Dimensions intérieures : 44 x 62 cm
• Zone imprimable max : 38 x 51 cm
• Largeur de racle max : 41 cm

• Dimensions extérieures : 56 x 76 cm
• Dimensions intérieures : 48 x 68 cm
• Zone imprimable max : 42 x 57 cm
• Largeur de racle max : 45 cm



Composés de 4 profils en aluminium et de 4 angles, leur système d'éclisses permet une mise en place rapide et un maintien solide du tissu. La tension s'ajuste avec 2 molettes de serrage.
Le profil aluminium de 3,8 x 3 cm offre une grande résistance et ne se déforme pas lors de la mise en place. La haute tension, stable, facilitera l'impression de visuels en plusieurs couleurs avec un repérage précis.

Système simple d'utilisation, la tension du tissu se fait sans forcer (jusqu'à 38 Newton selon le format utilisé) et les cadres auto-tendeur US permettent d'imprimer jusqu'à 38 x 56 cm.

Mode d'emploi :

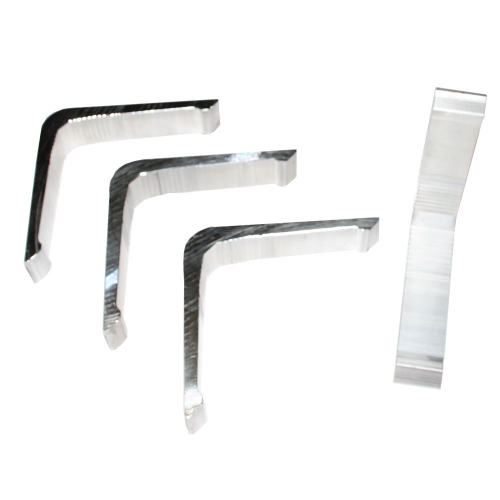

- Positionner les 4 angles à l'intérieur des profils
- Poser le tissu ou master sur le cadre

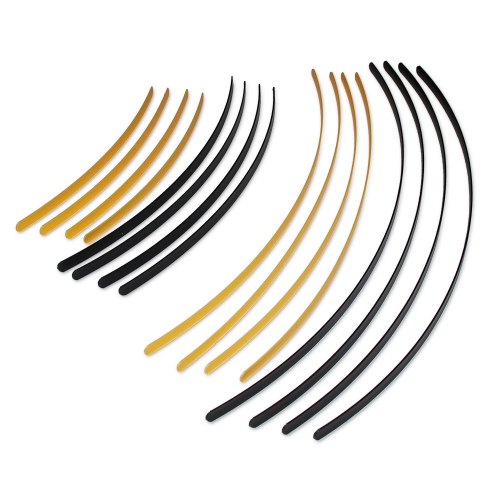

- Placer l'éclisse noire dans la rainure
- Replier le tissu sur l'éclisse noire puis placer l'éclisse jaune

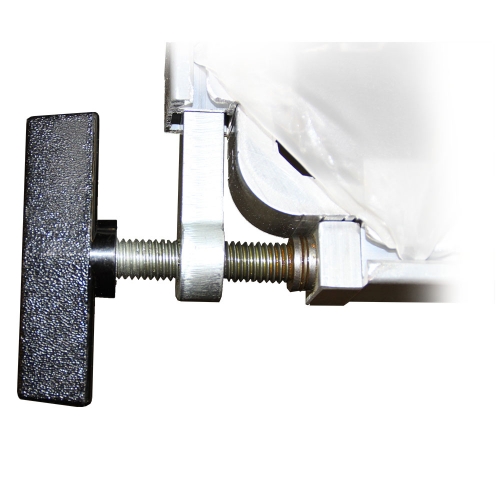

- Glisser les molettes de tension dans le profil
- Commencer le serrage

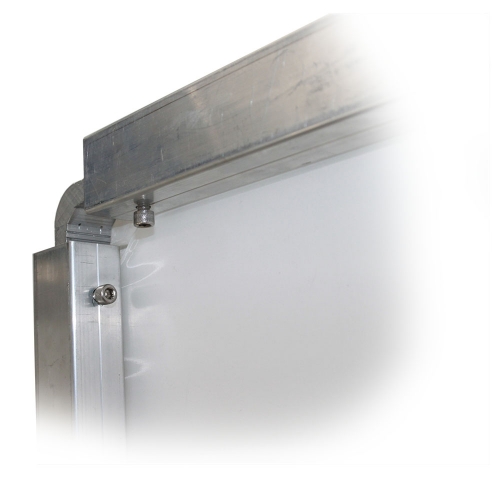

Les profils vont s'écarter et le tissu se tendre. Répéter l'opération sur tous les angles pour une tension régulière et au final, serrer les 4 vis à l'intérieur du cadre pour maintenir profil et tissu.

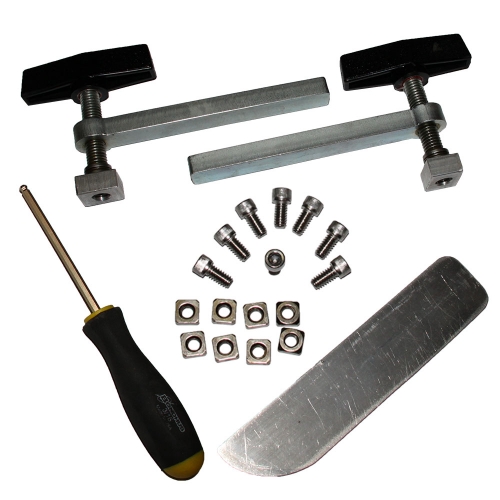

Chaque cadre auto-tendeur US est livré avec 4 profils, 4 angles, 1 jeu d'éclisses, 8 vis et écrous. Le kit de tension comprend 2 molettes de serrage, un tournevis et outil d’insertion de tissu.



Caractéristique(s) :


- Profil aluminium : 3,8 x 3 cm

Disponible en 3 formats :

• Dimensions extérieures : 43 x 60 cm
• Dimensions intérieures : 34 x 52 cm
• Zone imprimable max : 28 x 41 cm
• Largeur de racle max : 31 cm

• Dimensions extérieures : 52 x 70 cm
• Dimensions intérieures : 44 x 62 cm
• Zone imprimable max : 38 x 51 cm
• Largeur de racle max : 41 cm

• Dimensions extérieures : 56 x 76 cm
• Dimensions intérieures : 48 x 68 cm
• Zone imprimable max : 42 x 57 cm
• Largeur de racle max : 45 cm
Accessoire(s) :


- Kit de tension
- Kit d'éclisse
- Kit vis et écrous
